欣賽科技全自動化連續色譜分離/連續色譜設備

一、欣賽科技全自動化連續色譜分離/連續色譜設備特點：

欣賽科技全自動連續色譜分離/連續色譜設備主要由支撐轉盤、中心旋轉閥、傳動系統、電氣控制系統、樹脂柱、外圍供料系統等幾部分組成。欣賽科技連續色譜分離/連續色譜設備具有獨特的結構設計。

1、支撐轉盤

支撐轉盤是架在設備框架內的一個旋轉平臺，轉盤用來承載交換柱及相關盤上管路配件的重量，并帶動中心閥體轉動。轉盤采用回轉支撐，結構簡單，維護便利，避免多點支撐輪的受力不均衡性問題。

2、中心閥體

中心閥體是一個有20/30對DN15-25閥口的旋轉分配閥，控制著交換柱內流體的工作步驟。中心閥體為系統的核心部分，也是連續工作時的流體流道切換的核心裝置，它由電機帶動鏈條控制轉動，繞中心轉軸旋轉，實現樹脂“流動”的功能。中心閥體包括：靜止閥、轉動閥、壓緊機構、閥體接管。

?靜止閥：中心流體部件為聚四氟乙烯，在工作中該閥固定不動，下部固定于支撐機架，其閥體接管與主系統的管道轉換板一一對應，料液的進出全部接通于靜止閥。

?轉動閥：中心流體部件為專利耐磨多聚物，在系統工作中是隨著支撐轉盤及樹脂柱一起轉動的，該閥在設定反應時間完成后會自動旋轉，達到切換各種流體流向的作用，該閥體上的接管與樹脂柱一一對應。中央的多槽口閥為流體通道。中央旋轉端與液體接觸部分為聚四氟板和多聚合物體。

?閥體壓緊機構：采用氣壓，上部采用氣囊，進氣分兩路獨立系統，任一路壓力降低后，系統將報警提示，而另一路還將保持系統運行的壓力。每路系統進入氣囊前均設有單向閥，以保障系統穩壓需求。

3、傳動系統

? 由伺服電機及配套的減速機提供和傳遞動力，驅動轉盤步進運動。運動由伺服控制系統及行程感應開關來確保運動的精度及閥口對位。

? 采用自主研發的棘爪定距離伸縮拉動系統，純機械結構、簡單、可靠性高，維護容易；

? 該系統為單模塊設計，且所有的傳動結構均在轉盤之外，不受轉盤高度空間限制，維護和安裝空間充足，便捷。

4、樹脂柱

樹脂柱是樹脂裝填容器。可根據工藝要求，選擇不銹鋼316L或玻璃鋼材質。

5、電氣自動控制系統（控制中心）

? 自動化操作。所有轉動參數、數位的顯示、轉動周期，轉動累計時間和周期、伺服參數等均在控制系統的人機界面上顯示出來。

? 具有監控功能。在系統中相應的控制點設在線檢測與控制儀表，對工藝中壓力、流量、溫度、電導等參數進行監控；并根據實際需求自動調節流量。

? 具有報警功能。對運行過程中出現參數異常時特別是溫度、壓力等超過設定值，危及分離系統的安全時，實時報警并停機保護。

? 靈活性高。每個組件具有手動及恒流兩種運行模式，輸送泵均采用變頻控制。

? 配套控制元器件均采用品牌，以保障控制系統的可靠性。PLC及相應控制模塊均采用德國西門子品牌；低壓電氣元件采用法國施耐德品牌。

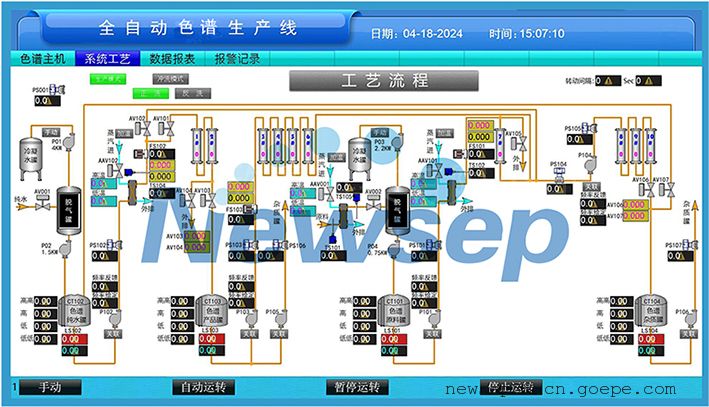

假如我們為欣賽科技全自動化連續色譜分離/連續色譜系統設計的控制系統配置如圖：

上層包括兩部分：上層部分，各在線檢測點，即溫度、壓力、流量、液位等在線檢測點，用以采集現場數據并提交給 PLC 系統；第二部分，指動作元件，主要泵的開關動作、泵的運行狀態（即運行頻率的高低）和各個氣動閥的開關等，通過接受 PLC 下達的指令執行相應動作，當采集值處于系統設定值之外之后，系統將執行報警，并停機保護。

? 第二層：PLC 控制，負責信號接收及數據處理。PLC 控制單元及弱電裝置安裝于一個落地式配電柜內。

? 第三層：操作界面。人機界面，供操作人員調整數值。

二、欣賽科技全自動化連續色譜分離/連續色譜設備分類

根據流量的大小和具體工藝，欣賽科技為用戶提供全自動一體化連續色譜分離/連續色譜設備設備和大型工程連續色譜分離/連續色譜設備，滿足更多用戶的需求。

1、全自動連續色譜分離/連續色譜一體化設備

欣賽科技的全自動連續色譜分離/連續色譜設備一體化設備產品標準化程度高，整機已在廠內調試完畢；現場安裝工作量少，大幅度縮短安裝調試周期；設備結構緊湊簡單，可靠性高，維護方便；供貨周期短，可現貨供應，也可按要求定制；產品對工藝可適用度高，接納度墻；全自動化生產，可減少人工干擾。

2、大型工程設備

欣賽科技提供的連續色譜分離/連續色譜大型工業系統，可適用范圍更廣。大型工業系統技術參數如下：
